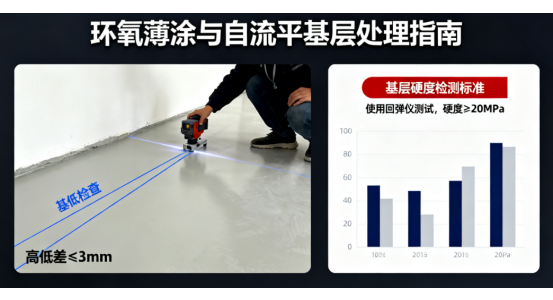

地坪漆施工指南：环氧薄涂与自流平的基层处理关键要点
在工业地坪与商业空间装修中，环氧地坪因耐磨、耐腐、美观等特性成为主流选择。然而，多数施工团队将精力集中在涂层材料与施工工艺上，却忽视了基层处理这一“隐性基石”。事实上，基层处理的质量直接决定了地坪漆的附着力、平整度及使用寿命。本文将从基层强度、含水率、平整度三大核心维度，详解环氧薄涂与自流平施工中基层处理的差异化要点，帮助施工方规避常见隐患，提升工程质量。
一、基层强度：环氧薄涂与自流平的“承载力”差异
基层强度不足会导致涂层开裂、起砂，是地坪施工的首要隐患。环氧薄涂与自流平对基层强度的要求存在显著差异，需通过科学检测与针对性处理确保达标。
1.环氧薄涂：基层强度需≥25MPa
环氧薄涂系统厚度通常为0.30.5mm，依赖基层自身强度抵抗外部荷载。施工前需使用回弹仪检测混凝土基层强度，若低于25MPa，需采取以下措施：
机械打磨强化：使用金刚石磨片对疏松表层进行12遍打磨，去除浮浆与弱质层，露出坚实骨料;
界面剂渗透加固：采用低粘度环氧底漆(固含量≥80%)滚涂12遍，通过渗透填充基层毛细孔，提升表面硬度;
局部修补处理：对强度不足区域(如墙角、柱根)，使用无收缩水泥基修补砂浆(抗压强度≥40MPa)进行局部加厚，厚度控制在35mm。
2.自流平：基层强度需≥20MPa，注重整体均匀性
自流平涂层厚度达13mm，具备一定的自我找平能力，但基层强度不均会导致固化后应力集中。检测时需重点关注：
分区抽样检测：按每50㎡划分检测区域，每个区域选取3个测点，确保整体强度标准差≤3MPa;
裂缝预控处理：对基层裂缝宽度<0.3mm的区域，采用环氧腻子(添加10%石英砂)填充;宽度≥0.3mm时，需切割V型槽(深度58mm)，填入弹性环氧胶泥，避免后期开裂延伸。
二、含水率控制：从“源头”阻断涂层鼓泡
基层含水率过高是导致环氧地坪起鼓、脱层的核心原因。环氧薄涂与自流平因材料特性不同，对含水率的要求及处理方式也有区别。
1.环氧薄涂：含水率需≤8%，侧重快速干燥
薄涂系统透气性差，含水率超标易引发涂层下水分蒸发膨胀。控制措施包括：
烘烤除湿法：对潮湿区域(如地下室、雨季施工)，采用工业热风机(温度6080℃)距离地面50cm持续吹拂，每日烘烤8小时，连续3天;
吸湿剂辅助：在墙角放置生石灰吸湿盒(每10㎡放置1kg)，配合抽湿机(湿度控制在50%以下);
界面剂封闭：使用水性环氧界面剂(含水率≤3%)进行封底，形成致密薄膜阻隔水汽。
2.自流平：含水率需≤6%，注重深层干燥
自流平材料固化过程中需与基层充分粘结，含水率过高会破坏化学键合。深层干燥方案包括：
真空脱水处理：对含水率8%12%的基层，使用真空脱水机(真空度≥0.08MPa)连续作业24小时，可降低含水率至5%以下;
透气型底漆过渡：采用溶剂型环氧底漆(VOC≤150g/L)，通过溶剂挥发携带部分水分，固化后形成多孔结构，允许基层残余水分缓慢释放;
湿度监测周期：施工前需连续3天监测基层表面湿度(使用湿度计)，确保日波动≤2%。
三、平整度处理：毫米级误差的“精细化”控制
基层平整度直接影响涂层表观质量与使用体验。环氧薄涂与自流平对平整度的要求不同，需通过精准打磨与找平实现误差控制。
1.环氧薄涂：3m靠尺误差≤3mm，侧重局部找平
薄涂无法掩盖基层不平整，需通过以下步骤实现精度控制：
激光扫描定位：使用激光找平仪扫描基层，标记高差值超过3mm的区域;
机械研磨找平：对高点区域使用行星式研磨机(转速300500r/min)进行精准打磨，每次研磨厚度≤0.5mm，避免过度打磨形成凹陷;
边角圆弧处理：墙角与设备基础交接处，使用弧形磨片打磨成R=5mm圆弧角，防止涂层应力集中开裂。
2.自流平：3m靠尺误差≤2mm，注重坡度设计
自流平需满足排水坡度(通常0.5‰1‰)与平整度双重要求：
基准线设置：沿墙边弹出标高控制线，使用铝合金刮杆预铺1:3水泥砂浆(厚度510mm)作为找平导条，间距≤1.5m;
自流平材料配比控制：严格按照水灰比(通常1:51:6)搅拌，使用真空搅拌机(搅拌时间35分钟)排除气泡，确保流动性与平整度;
消泡滚压工艺：自流平施工后30分钟内，使用针式消泡滚筒(长度1.2m)横向滚压2遍，纵向1遍，消除表面气泡与条纹。
四、特殊基层处理：从“异常”到“达标”的转化
针对非混凝土基层(如旧环氧地坪、瓷砖地面)，需采取针对性处理方案：
旧环氧地坪翻新：使用无尘喷砂(砂粒直径0.30.5mm)去除旧涂层，露出原基层，再按新基层标准处理;
瓷砖地面改造：采用瓷砖专用界面剂(粘结强度≥1.5MPa)涂刷后，铺设5mm厚环氧砂浆过渡层，确保与自流平材料兼容。
基层处理是环氧地坪施工的“隐形工程”，需根据薄涂与自流平的特性差异制定精细化方案。施工方应建立“检测处理复检”的闭环管理流程，将基层强度、含水率、平整度等关键指标控制在标准范围内，才能确保涂层达到设计使用寿命(薄涂58年，自流平812年)。未来，随着超耐磨骨料、纳米改性界面剂等新材料的应用，基层处理技术将向“智能化检测+微创修复”方向发展，进一步提升地坪工程质量的稳定性与耐久性。
