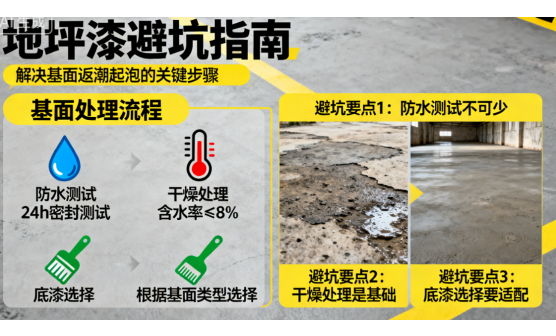

地坪漆如何避坑?解决基面返潮起泡的关键步骤

　　在工业厂房、地下车库、商业空间等场景中，地坪漆因兼具耐磨、美观、易清洁等优势被广泛应用。然而，许多业主在施工后不久便遭遇漆面起泡、脱落、返潮等问题，不仅影响使用体验，更需投入额外成本返工。事实上，地坪漆施工的“坑”多源于对基面处理的忽视，尤其是返潮问题，堪称漆面损坏的“隐形杀手”。本文将从基面检测、预处理、材料适配、施工工艺四个维度，详解避坑要点与返潮起泡的系统性解决方案。

　　一、避坑第一步：精准诊断基面“健康状况”

　　1.基面含水率检测：用数据告别经验主义

　　返潮的核心诱因是基面含水率超标。传统“塑料薄膜覆盖法”(将薄膜密封在地面24小时观察是否结露)误差较大，建议采用专业混凝土含水率测定仪，在地面随机选取1015个检测点，确保含水率≤8%(环氧树脂类)或≤6%(聚氨酯类)。若基层为新浇筑混凝土，需至少养护28天，冬季低温环境还需延长养护期，避免水分未充分蒸发导致后期返潮。

　　2.基面强度与平整度筛查：拒绝“豆腐渣”基层

　　使用回弹仪检测混凝土表面强度，C25及以上强度方可施工;用2米靠尺检查平整度，误差应≤3mm/2m，否则需用环氧砂浆或自流平水泥找平。重点检查墙角、柱根、地漏等易积水区域，若存在裂缝或蜂窝麻面，需用无溶剂环氧腻子嵌补，确保基面无松动颗粒、油污、脱模剂等杂质——这些“隐形病灶”会直接导致漆膜附着力下降，埋下起泡隐患。

　　二、预处理工艺：构建“防水防潮双重屏障”

　　1.针对性防潮处理：从根源阻断水汽通道

　　地下工程/高湿度环境：需涂刷水泥基渗透结晶型防水涂料，其活性成分能深入混凝土内部形成结晶体，堵塞毛细孔;或采用反应型环氧底漆，通过化学反应与基层形成共价键，兼具防潮与增强附着力的双重作用。

　　地面返潮严重区域：可铺设XPS挤塑保温板+防水卷材复合隔潮层，再浇筑50mm厚细石混凝土保护层，通过物理阻隔与化学密封结合的方式切断水汽上升路径。

　　2.科学打磨与清洁：为漆膜提供“抓力锚点”

　　使用无尘研磨机配备80目金刚砂磨片对基面进行十字交叉打磨，去除表层浮浆并形成粗糙纹理，增大漆膜接触面积。打磨后必须用工业吸尘器彻底清洁，避免粉尘残留影响底漆渗透——这一步被许多施工队省略，却正是后期“针眼状起泡”的主因。

　　三、材料适配：选对“配方”才能事半功倍

　　1.底漆选型：拒绝“一刀切”，匹配基层特性

　　潮湿基面(含水率6%10%)：选用水性环氧封闭底漆，其水稀释特性可在微湿基层表面形成连续膜，且透气性优于溶剂型底漆，避免水汽被封闭后顶起漆膜。

　　普通干燥基面：优先选择无溶剂环氧底漆，不含挥发性有机物，环保且附着力强，与混凝土的粘结强度≥5MPa(拉拔法检测)。

　　2.面漆与配套材料：适配场景+气候特点

　　户外或高光照区域：需选用脂肪族聚氨酯面漆，耐候性优异，避免环氧树脂类因紫外线照射出现粉化褪色;

　　重载车间/停车场：面漆应添加石英砂或金刚砂骨料，提升耐磨性，同时配套防滑添加剂，确保摩擦系数≥0.5;

　　低温施工(5℃15℃)：需使用低温固化剂，并适当提高环境温度(如加装暖风机)，避免固化不完全导致漆膜发软、易粘尘。

　　四、施工工艺：细节决定“寿命上限”

　　1.漆膜厚度控制：并非“越厚越耐用”

　　环氧地坪干膜厚度建议控制在0.53mm(薄涂型)或46mm(自流平型)，过厚易因内部应力不均产生开裂，过薄则起不到保护作用。施工时需使用湿膜测厚仪实时监控，每道涂层实干后再涂下一道，避免湿碰湿施工导致溶剂无法挥发，形成“鼓包”。

　　2.环境与工具管理：规避“人为失误”

　　施工环境温度宜控制在10℃35℃，相对湿度≤75%，通风不良区域需安装排风扇，确保漆膜充分干燥。涂刷工具推荐使用短毛滚筒(底漆)和镘刀(自流平面漆)，避免空气卷入形成气泡;若发现局部起泡，需立即用针刺破释放气体，待干燥后打磨重涂，严禁放任不管导致“破窗效应”。

　　五、验收与养护：延长地坪“服役周期”

　　完工后需养护7天(常温)方可投入使用，验收时重点检查：

　　1.外观：无气泡、针孔、流挂，色泽均匀;

　　2.附着力：划格法测试(间距1mm，划透漆膜)，附着力≥1级;

　　3.耐水性：浸泡24小时后漆膜无起皱、脱落。

　　日常使用中避免尖锐物体划伤，定期用中性清洁剂拖地，严禁长期积水——科学养护可使地坪寿命延长至815年，远高于未规范施工的35年。

　　地坪漆施工绝非“一涂了之”，而是“检测处理材料工艺”环环相扣的系统工程。从源头控制基面含水率、构建多道防潮屏障、精准匹配材料性能，才能真正避开返潮起泡的“深坑”。选择专业施工团队，要求提供《基面检测报告》和《施工工艺流程图》，并留存材料合格证与第三方检测报告，方能让地坪既“面子美观”，又“里子耐用”。
